Схема электрооборудования автомобиля Шкода-Фелиция

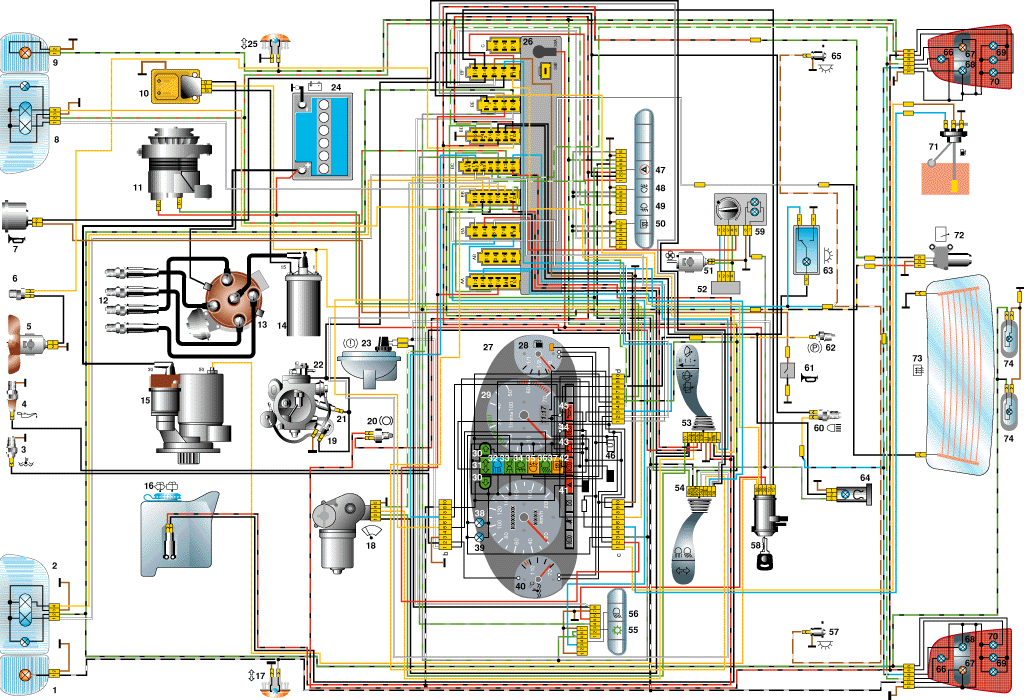

Схема SKODA FELICIA LX

1 – левый указатель поворота
2 – левая фара
3 – датчик температуры охлаждающей жидкости
4 – датчик аварийного давления масла
5 – вентилятор системы охлаждения двигателя
6 – термовыключатель вентилятора системы охлаждения
7 – звуковой сигнал
8 – правая фара
9 – правый указатель поворота
10 – коммутатор системы зажигания
11 – генератор
12 – свечи зажигания
13 – датчик-распределитель зажигания; 14 – катушка зажигания
15 – стартер
16 – электродвигатель стеклоомывателей
17 – левый боковой повторитель указателя поворота
18 – электродвигатель стеклоочистителя ветрового стекла
19 – пусковое устройство карбюратора
20 – включатель стоп-сигналов
21 – клапан ЭПХХ карбюратора
22 – термостат карбюратора
23 – датчик уровня тормозной жидкости
24 – аккумуляторная батарея
25 – правый боковой повторитель указателя поворота
26 – блок реле и предохранителей
27 – комбинация приборов
28 – указатель уровня топлива
29 – тахометр
30 – сигнализатор включения указателя поворота
31 – сигнализатор включения указателя поворота прицепа
32 – сигнализатор включения дальнего света фар
33 – сигнализатор включения габаритного освещения
34 – сигнализатор включения передних противотуманных фар
35 – сигнализатор включения задних противотуманных фонарей
36 – сигнализатор включения ближнего света фар
37 – сигнализатор включения обогрева заднего стекла
38–39 – лампы освещения комбинации приборов
40 – указатель температуры охлаждающей жидкости
41 – сигнализатор включения аварийной сигнализации
42 – сигнализатор падения уровня тормозной жидкости; 43 – сигнализатор отказа генератора
44 – сигнализатор включения стояночного тормоза
45 – сигнализатор аварийного давления масла
46 – электронный стабилизатор напряжения
47 – выключатель аварийной сигнализации
48 – включатель задних противотуманных фонарей
49 – включатель передних противотуманных фар
50 – включатель обогрева заднего стекла
51 – вентилятор системы отопления
52 – блок дополнительных резисторов
53 – правый подрулевой переключатель (управление стеклоочистителями и стеклоомывателем)
54 – левый подрулевой переключатель (управление светом фар и указателями поворота)
55 – включатель габаритного освещения
56 – включатель ближнего света фар
57 – включатель освещения салона в стойке левой двери
58 – замок зажигания
59 – переключатель режимов работы вентилятора системы отопления
60 – включатель фар заднего хода
61 – кнопка звукового сигнала
62 – включатель сигнализатора стояночного тормоза; 63 – плафон освещения салона
64 – штепсельная розетка с подсветкой
65 – включатель освещения салона в стойке правой двери
66 – лампа заднего противотуманного фонаря
67 – лампа указателя поворота заднего фонаря
68 – лампа фары заднего хода
69 – лампы габаритного освещения в заднем фонаре
70 – лампа стоп-сигнала
71 – датчик уровня топлива в баке
72 – электродвигатель стеклоочистителя заднего стекла
73 – элемент обогрева заднего стекла
74 – лампы подсветки номерного знака.
Примечание. Цепи незадействованных в базовой комплектации сигнализаторов комбинации приборов и переключателей не указаны.

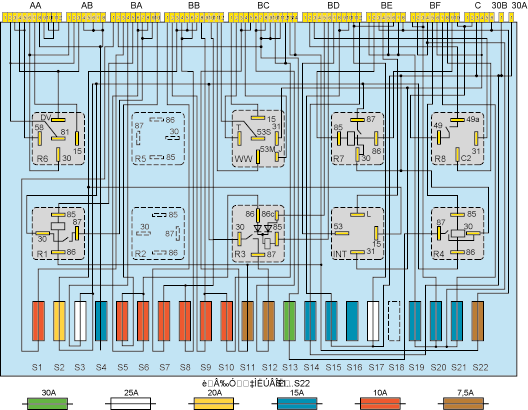

Схема внутренних соединений блока реле и предохранителей (разъемы условно повернуты на 90о)

Схема внутренних соединений блока реле SKODA FELICIA LX


R1 – реле включения фар
R3 – реле включения задних противотуманных фонарей
R4 – реле включения обогрева заднего стекла
R6 – реле звуковой сигнализации включения фар
R7 – коммутационное реле
R8 – реле аварийной сигнализации
INT – реле стеклоочистителя и стеклоомывателя заднего стекла
WW – реле автоматики стеклоочистителя ветрового стекла
R2 – гнездо для установки реле включения передних противотуманных фар (не входят в базовую комплектацию)
R5 – реле электрического топливного насоса (не входит в базовую комплектацию)
Примечания:
1. Предохранитель S4 защищает цепь электрического топливного насоса и не устанавливается в базовой версии, поэтому его соединение с реле R5 не показано. Выводы гнезда этого реле соединены с контактами 9–12 разъема АА и шиной +12 В.
2. Предохранитель S5 защищает цепь противотуманных фар. Выводы соответствующего реле R2 соединены с контактами 9 разъема ВВ и 14 разъема ВС.
3. Схема электрооборудования составлена на основе официальной документации для машин, выпущенных с сентября 1994 г. по сентябрь 1995 г. По мере совершенствования автомобилей в нее вносили отдельные изменения.
